디스플레이 패널의 종류와 차이점 간단 설명 (TN, IPS, VA)



TV나 모니터에는 가장 기본적이고 필수인 디스플레이 패널이 모니터의 성능을 결정하게 되며 이 패널을 얼마나 좋은 것을 사용했느냐에 따라 가격도 천차만별입니다. 물론 브랜드에 따라 소위 말하는 브랜드값을 얼마나 마진으로 남기느냐에 따라 다르겠죠.



이번에는 제목과 마찬가지로 디스플레이 패널의 종류마다 얼마나 차이가 있고 어떻게 구성이 되어 있는지 알려드리려고 하며 내용을 최대한 이해하기 쉽도록 작성하였으니 보는데 불편한 부분은 없을 것으로 보고 있습니다 ㅎㅎ..

---



- TN (Twist Neumatic) 패널

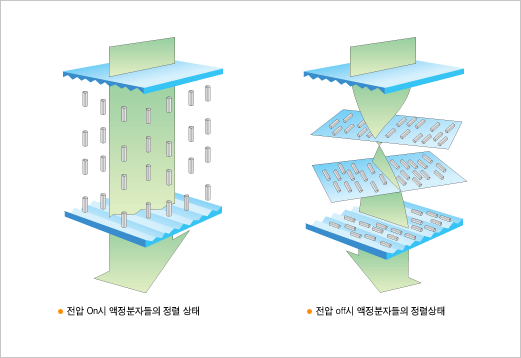

TN 패널은 현재 사용 중인 패널 방식 중 가장 오래되었고 지금까지도 사용하고 있는 패널 중 하나입니다. 작동 원리는 전기장을 이용하여 액정 분자를 수평으로 배열되며 백라이트를 통과시켜 밝은 색상을 표시하게 되며 최대 전압을 넣게 되면 수직으로 배열되면서 어두운 색상을 표시하게 됩니다.





TN 패널의 장단점을 나눠보면 이렇습니다.



◆ 장점

1. 전력소비가 다른 패널에 비해 낮아 많은 전력이 필요하지가 않습니다.
2. 생산이 쉽고 빨라 생산 대비 가격이 매우 쌉니다.
3. 응답속도가 매우 빠릅니다.

◆ 단점

1. 시야각이 다른 패널에 비해 좁습니다.
2. 세대가 높으면 높을수록 WV(Wide View) 필름이 비싸집니다.

---

- IPS (in-plane switching) 패널



IPS는 일본 히타치에서 '아무 방향에서든 볼 수 있는 패널'이라는 목적을 달성하기 위해 만든 패널로 현재 상상 이상으로 많이 사용되고 있는 패널 중 하나입니다.

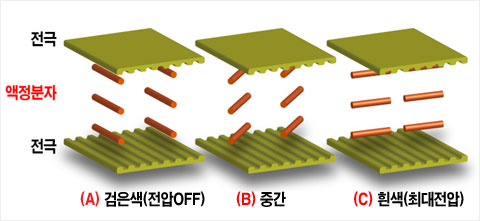

패널에 있는 액정 분자를 전력량에 따라 회전함과 동시에 백라이트를 조절하면서 광량이 조정되며 수평으로 있을 경우 백라이트가 차단되어 어두운 색상을 표시하며 회전하며 수직으로 전환되면 밝은 색상을 표시하게 됩니다.







IPS의 장단점을 나눠보면 이렇습니다.



◆ 장점

1. 시야각이 다른 패널에 비해 굉장히 넓어 어느 방향에서도 선명한 화질을 볼 수 있습니다.
2. TN 패널보다는 느리지만 준수한 반응속도를 보여줍니다.
3. 색재현력이 높습니다.

◆ 단점

1. 세대가 높으면 높을수록 WV(Wide View) 필름이 비싸집니다.
2. 정면에서 보는 명암비가 낮습니다.
3. 빛샘 현상이 잦습니다.

---

- VA (Vertical Alignment) 패널



VA 패널은 IPS의 단점과 TN 패널의 단점을 개선하기 위해 만들어진 패널이며 삼성 디스플레이와 AUO에서 개발된 가장 많이 사용되는 패널 중 하나입니다.

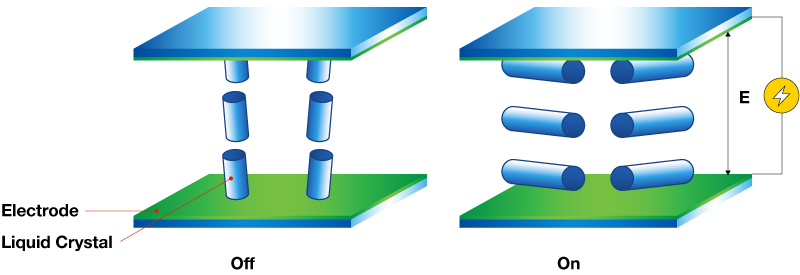

패널 원리는 어두운 색을 표현할 경우 수직으로 액정 분자가 배열되어 백라이트를 차단하게 되며 밝은 색을 표현할 때에는 수평 방향으로 배열되어 빛을 통과시키게 되는 방식으로 이루어져 있습니다.







VA 패널의 장단점을 나눠보면 이렇습니다.



◆ 장점

1. 명암비가 다른 패널에 비해 굉장히 높습니다.
2. 명암비가 높아 다른 패널에 비해 색 재현력이 월등히 높습니다.
3. TN 패널에 비해 광시야각으로 상하좌우 어느 방향에서든 색 재현력이 같습니다.
4. 다른 패널에 비해 필름 생산 단가가 쌉니다.

◆ 단점

1. 액정 분자 복원 속도가 느려 터치스크린으로 사용할 수 없습니다.
2. 다른 패널에 비해 응답속도가 느려 잔상이 보이는 현상이 잦습니다.
3. 액정 분자 복원 속도로 인해 충격에 약합니다.

---

이 이외에도 무수히 많은 패널이 있지만 가장 대표적인 패널 3가지를 가져왔고 패널마다 색 재현력, 명암비, 전력량이 다 다르다는 것도 알 수 있습니다.



마찬가지로 사용하는 패널에 따라 당연히 보이는 색상도 다르기 때문에 남들이 보는 화면과 다르다는 공통적인 단점도 있습니다. 그러니 디자인을 하시거나 전문성이 높으신 분들은 이런 패널에도 어디에도 볼 수 없는 고민을 하시는 경우도 많습니다.



필자는 VA 패널 모니터를 사용하고 있는데 다른 분들은 어떤 패널을 사용하고 계신가요? ㅎㅎ
